【导读】针对智慧用电项目中插座规格适配、现场显示及多节点集中管理等需求，蓝奥声推出智能插座显示扩展方案，通过监控显示面板、插座与计量监控模块的灵活组合，实现从单一插座、多路集联到区域多节点的扩展监控，并融合设备状态识别、运行分析与异常监测，为智慧用电升级提供更加灵活、***的实现路径。

一、背景概述

在智慧用电项目建设中，智能插座除了实现用电数据采集和远程控制，还需要满足不同插座规格适配、存量设备改造、现场状态查看、多节点集中管理及后续功能扩展等实际需求。普通一体式智能插座产品形态相对固定，当安装方式、产品规格或监控范围发生变化时，往往需要进行针对性适配，增加产品开发与项目实施成本。

针对这些需求，蓝奥声基于成熟的智能计量插座平台，推出扩展监控显示插座面板系列。通过计量监控、显示与插座的模块化组合，将用电监测、通断控制、通信及现场显示能力按需配置，可从单一插座扩展至桌面多路插座及区域分散节点，实现多规格适配、多模式监控、强弱电安全隔离和状态本地可视，提升智慧用电项目的产品适配、现场部署及后续扩展能力。

二、智慧用电监控升级方案

1、单一插座显示扩展方案

针对单一插座的用电监控需求，蓝奥声采用条屏监控显示面板与86型插座面板组合设计，将用电监测、通断控制、无线通信与本地显示集成于一个用电节点，实现电压、电流、功率、用电量等数据采集，以及运行状态和异常信息的现场查看。通过模块化组合，无需针对不同显示需求重新开发整套智能插座，即可快速完成显示监控功能配置，实现用电状态可视、可控、可查。

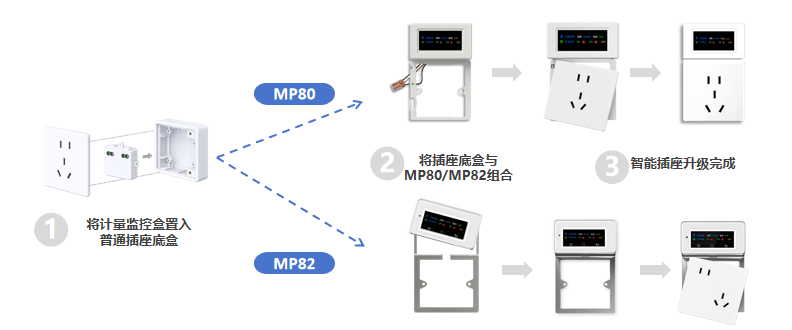

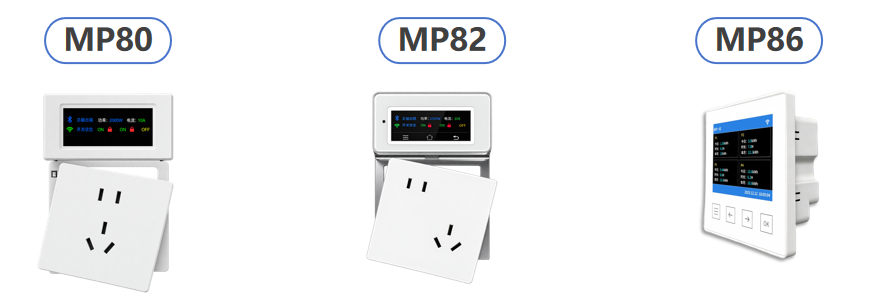

根据不同安装及配置需求，可选择MP80或MP82监控显示面板与86型插座组合。MP80采用一体化加厚式设计，内部安装空间更充足；MP82采用显示与支架分离设计，更轻薄，便于拆装和灵活更换。显示单元与插座相对独立、按需组合，可适配不同插座面板及显示配置，在保持产品标准化的同时，减少重复开发与适配，提高项目部署效率，并为不同规格及后续功能扩展预留配置空间。

2、桌面插座/插排集联扩展方案

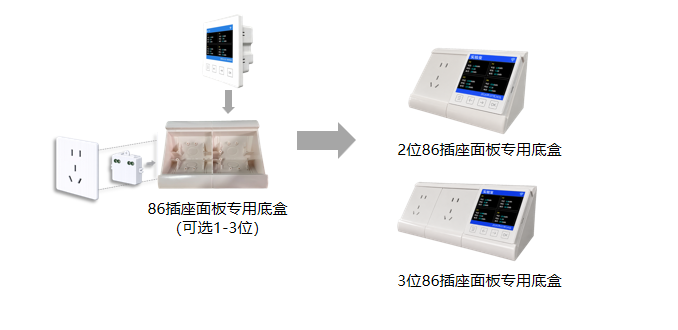

针对桌面多路插座的集中监控需求，蓝奥声采用86型插座专用三角型底盒作为组合载体，将MP86显示监控面板与多个普通86型插座面板进行模块化集联，形成一体化桌面插座/插排。各插座回路可根据需求配置计量监控模块，实现电压、电流、功率、用电量等数据采集及通断控制，并通过MP86集中显示各路插座的用电数据、运行状态和异常信息，实现“一屏监控多路插座”。

这种集联扩展方式可根据项目需求灵活组合显示面板与多个86型插座面板，并支持总路监测或分路监测。通过标准86面板与专用底盒的模块化组合，可根据插座数量及监控需求进行配置，将多个用电回路整合为一组集中监控单元，实现多路集联、集中显示、统一监控、按需扩展，满足桌面插座及多位插排的智能化监控需求。

3、区域监控中控屏方案

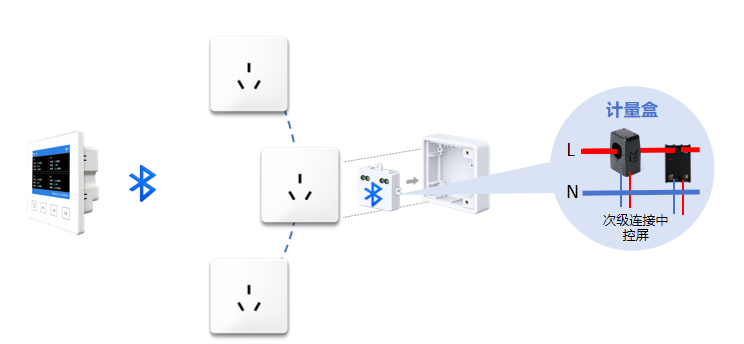

针对区域内插座数量多、点位分散的用电监控需求，蓝奥声以MP86作为区域监控中控屏，通过蓝牙无线扩展连接多个分散的计量监控节点，将各插座的用电数据、运行状态及异常信息集中汇聚至中控屏，实现多节点统一显示与通断控制。无需在各监控节点之间额外布设通信线路，可进一步扩大监控覆盖范围和节点接入能力，满足分散式插座的集中监控需求。

通过“中控屏+蓝牙无线扩展+多个计量监控节点”的架构，可将独立、分散的插座节点整合为区域级用电监控网络，实现从“一屏多路”进一步扩展至“一屏多节点”。各节点既可独立完成用电监测与控制，又可通过MP86集中查看和统一管理，在扩大监控范围和节点数量的同时，减少现场通信布线，为更多用电节点的接入及后续扩展提供支持。

三、设备用电与运行状态监测

通过上述多种显示扩展方式，可将不同插座节点接入监控显示体系。监控显示面板不仅可实时呈现用电数据，还可结合设备用电特征识别开关机及不同工作状态，实现从“看用电”到“看状态”的进一步延伸。

1、设备运行状态识别

基于设备运行过程中的功率、电流、功率因数等电气特征参数，可设置不同工作状态的判定区间，识别设备处于关机、待机、运行等状态。针对不同设备的用电特征，可对参数阈值及判定规则进行自定义配置和持续优化，使状态识别更加贴合设备实际运行特征，并通过监控显示面板直观呈现当前状态。

2、设备运行统计与分析

在状态识别基础上，系统可持续记录设备开关机及不同工作状态，统计使用次数、运行频次、运行/待机时长及不同工作模式占比等数据，将连续的用电数据转化为直观的设备运行信息，为设备使用率、运行规律及待机情况分析提供数据支撑。

3、设备异常状态监测

结合设备用电数据与运行状态，可对负载插拔、设备掉电以及过载、过热、过压、过流等异常情况进行监测和告警，并通过监控显示面板及时呈现异常状态，实现设备正常运行与异常用电的同步监测，提升现场异常发现与处理效率。

四、结语

蓝奥声通过智能插座显示扩展方案，实现从单一插座、多路集联到区域多节点的分级扩展，并融合设备状态识别、运行分析与异常监测，让智慧用电从用电可视向状态感知与集中管理延伸，为不同项目提供更加灵活、***的智慧用电监控升级路径。
